 Coiffe Proton

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Akwa


avatar

Masculin Nombre de messages : 933
Age : 36
Localisation : Rambouillet
Date d'inscription : 24/08/2010

MessageSujet: Coiffe Proton   Ven 6 Déc 2013 - 23:49

Comment expliquer cet aspect totalement "steam punk" de la coiffe de la Proton ?
(En comparaison avec les autres lanceurs, comme Ariane, à la coiffe blanche immaculée et totalement polie).

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.facebook.com/flyakwa
nikolai39
Admin
Admin

avatar

Masculin Nombre de messages : 8323
Age : 32
Localisation : Gien (45)
Date d'inscription : 15/05/2006

MessageSujet: Re: Coiffe Proton   Sam 7 Déc 2013 - 0:01

Ce que tu vois n'est pas la coiffe, mais un calorifuge qui recouvre la coiffe lors du transfert vers le pas de tir pour protéger le satellite.

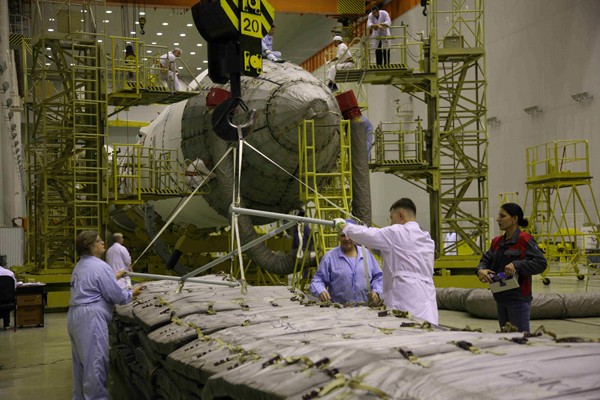

Voici une photo de sa mise en place :



Par contre, la question qui me vient à l'esprit est : pourquoi certains lanceurs ont besoin de ce type de calorifuge et d'autres non ?

_________________
Kosmonavtika - Le site de l'Espace russe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.kosmonavtika.com
cosmochris




Masculin Nombre de messages : 1264
Age : 52
Localisation : 31
Date d'inscription : 01/01/2011

MessageSujet: Re: Coiffe Proton   Dim 8 Déc 2013 - 21:46

nikolai39 a écrit:
Par contre, la question qui me vient à l'esprit est : pourquoi certains lanceurs ont besoin de ce type de calorifuge et d'autres non ?
Pour le Proton, l'air conditionné est déconnecté avant l'érection et il se passe environ 5 h avant l'arrivée de la tour et reconnection.

Pendant 2,5 - 3 h, il n'y a pas de contrôle thermique actif, d'où le besoin d'une sur-coiffe d'isolation thermique.

Section  3.1.1.2 Thermal Control at Launch Pad dans

[url=http://www.ilslaunch.com/sites/default/files/pdf/PMPG Section 3.pdf]http://www.ilslaunch.com/sites/default/files/pdf/PMPG%20Section%203.pdf[/url]


Dernière édition par cosmochris le Dim 8 Déc 2013 - 22:42, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Akwa


avatar

Masculin Nombre de messages : 933
Age : 36
Localisation : Rambouillet
Date d'inscription : 24/08/2010

MessageSujet: Re: Coiffe Proton   Dim 8 Déc 2013 - 22:26

Ok, merci pour les réponses.

Mais alors, sur cette photo, là, elle est érigée, seule, sans tour. Elle va décoller avec son matelas ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.facebook.com/flyakwa
nikolai39
Admin
Admin

avatar

Masculin Nombre de messages : 8323
Age : 32
Localisation : Gien (45)
Date d'inscription : 15/05/2006

MessageSujet: Re: Coiffe Proton   Dim 8 Déc 2013 - 22:36

Cette photo est prise juste après le redressement du lanceur. Ensuite, ils approchent la tour de service, ce qui permet aux équipes techniques d'avoir accès au lanceur et de retirer le "matelas" avant le décollage !

La preuve en image avec une photo prise lors d'un autre vol : on voit la tour qui se recule juste avant le lancement. Magie : le matelas n'est plus là ! Very Happy


_________________
Kosmonavtika - Le site de l'Espace russe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.kosmonavtika.com
