Lancement Soyouz-ST-B VS03 / GALILEO IOV2 - 12 octobre 2012

Un Soyouz prend forme en Guyane française pour le prochain lancement double par satellite Galiléo




Processus de l'Assemblage sur la base en trois étapes du lanceur Soyouz utilisés dans le prochain vol d'Arianespace en Guyane française a commencé avec l'intégration des quatre premiers étages propulseurs d'appoint au second étage central (photos du haut et du centre). En bas, le Bloc I troisième étage est vu après son accouplement au coeur du lanceur.

Le lanceur Soyouz pour Arianespace de la prochaine mission depuis le port spatial en Guyane française achève sa commande initiale pour un vol dans la seconde moitié de 2012, qui portera un autre engin spatial deux pour l'Europe constellation de navigation par satellite Galileo.

achève sa commande initiale pour un vol dans la seconde moitié de 2012, qui portera un autre engin spatial deux pour l'Europe constellation de navigation par satellite Galileo.

Je ne saurai dire si cela me gratouille ou me chatouille au niveau de la trompe d'Eustache :affraid: :bounce1:

Ce vol emportera les deux derniers satellites In Orbit Validation (IOV), étape ultime avant le déploiement de la constellation des 24 derniers sats Galileo.
Rappelons que trois Ariane 5 emporterons quatre satellites chacune (soit 12) et six Soyouz emporterons deux satellites chacun (soit 12), le tout avant fin 2015.

trois Ariane 5 emporterons quatre satellites chacune (soit 12) et six Soyouz emporterons deux satellites chacun (soit 12), le tout avant fin 2015.

L'Europe se hâte lentement pour mettre en place sa constellation Galileo et rendre le système opérationnel. (espérons que ce délai sera tenu)
Une hâte qui mérite le respect et un symbole de la forêt amazonienne


A comparer avec l'activité chinoise relative à son système Beidou .... (voir les Fils correspondants)

A compter de fin 2012, la Chine ouvrira le service gratuit de Beidou-2 à l'ensemble des utilisateurs avec de l'équipement adéquate.

http://www.forum-conquete-spatiale.fr/t13897-lancement-cz-3c-beidou-2-g2r-a-xslc-le-xx-octobre-2012-en-attente

De nombreux réseaux de transport en commun chinois ainsi que le suivi des activités de pêche sont désormais assurés par Beidou-2.

http://www.forum-conquete-spatiale.fr/t12545-information-systeme-de-navigation-compass-2-beidou-2

Protégé pours son expédition dans un conteneurs, l'étage supérieur Fregat est livré au bâtiment d'Intégration Lanceur du port spatial Soyouz (photo en haut). Dans les autres images, Frégate est soulevé à partir du conteneur à l'intérieur du bâtiment, et est installé dans le poste de commande dédié.

Le container contenant le satellite européen Galiléo de navigation par satellite FM3 est déchargé de l'avion de ligne An-124 cargo à l'aéroport international Félix Eboué.


Le satellite Galiléo FM3 est révélé apres que la partie supérieure de son conteneur de protection d'expédition est enlevée dans la S1B Spaceport de salle blanche.



Galiléo Vol Modèle # 3 (FM3) est préparé pour test d'ajustement du satellite sur le distributeur qui se chargera elle et FM4 dans un arrangement parallèle sur le lancement prochain Soyouz »(photo du haut). Le distributeur de couleur argent est partiellement visible derrière deux membres de l'équipe de mission au cours de cette activité dans le S1B Spaceport bâtiment préparation des charges utiles. La photo du bas montre FM4 est le déchargement de l'avion de ligne Iliouchine Il-76TD fret à Cayenne Félix Eboué l'aéroport international.

17 août 2012 - Vol Soyouz VS03

Les deux satellites Galiléo de navigation pour le troisième vol Soyouz Arianespace depuis le port spatial sont aujourd'hui en Guyane française, marquant une nouvelle étape de cette mission prévue dans la deuxième moitié de 2012.

Le modèle de vol # 4 (FM4) satellite est arrivé aujourd'hui à l'aéroport international Félix Eboué près de la capitale de Cayenne, délivré par un avion cargo Ilyushin Il-76TD.

Son FM3 co-passager reste occupé dans le bâtiment S1B du Spaceport Préparation des Charges Utiles - l'achèvement de son test d'étanchéité avec le distributeur pour l'agencement de la charge utile de deux satellites à bord de Soyouz. Le distributeur a été développé pour Arianespace par RUAG Space, et porte les satellites dans un agencement parallèle.

Ces deux engins spatiaux se joindra à une autre paire de satellites Galiléo lancé par Arianespace en Octobre 2011 Premier vol de Soyouz à partir de la Guyane française. Tous les quatre sont des plateformes de validation en orbite qui permettront à l'industrie européenne de valider des prototypes basés sur les récepteurs Galiléo et services utilisant des signaux satellites réels, tout en permettant également l'évaluation des performances du système au sol qui permettra de maintenir la précision du système Galiléo.

Arianespace est responsable du déploiement de la constellation complète de Galiléo, qui sera composée de 30 satellites en orbite comme un système indépendant de navigation par satellite pour l'Europe.

Galiléo a commencé avec la mise en orbite 2005 et 2008 de deux satellites expérimentaux - Giove-A et Giove-B - réalisée sur les véhicules Soyouz depuis le cosmodrome de Baïkonour exploités au Kazakhstan par Starsem filiale d'Arianespace. Elle a été suivie en Octobre dernier par le lancement de Soyouz depuis la Guyane française avec les premiers de la constellation de deux satellites opérationnels.

Arianespace est en mesure d'utiliser un mélange des deux à moyen Soyuz et de transport lourd Ariane 5 dans le déploiement du système Galiléo complète, ce qui démontre la flexibilité de l'entreprise en constellations de satellites en orbite.

Galiléo est une initiative de la Commission européenne et l'Agence spatiale européenne.

Se déplaçant dans un convoi (photo du haut), l'étage supérieur Fregat pour Arianespace de la troisième mission Soyouz à Guyane française est transféré du S3B vers le MIK (photo du bas).

bernardw a écrit:
Se déplaçant dans un convoi (photo du haut), l'étage supérieur Fregat pour Arianespace de la troisième mission Soyouz à Guyane française est transféré du S3B vers le MIK (photo du bas).

Correction : c'est du MIK au S3B

from the Spaceport's MIK vehicle assembly building to the S3B facility

Il y a donc entre le Fregat et la charge le système de distribution ? Les deux satellites y sont côte à côte (signification de "montés en parallèle") ?

C'est tout prêt à être mis sous coiffe ?

montmein69 a écrit:L'Europe se hâte lentement pour mettre en place sa constellation Galileo et rendre le système opérationnel. (espérons que ce délai sera tenu)
Une hâte qui mérite le respect et un symbole de la forêt amazonienne

je ne l'avais pas vu celle-là, bien vu
mais en même temps, consternant

De source non officielle, le lancement serait prévu le 10 octobre.

Sur SFN c'est mis en "earlier october"

En tout cas le 28 septembre du titre du FIL ..... est obsolète.

Dernier communiqué : remplissage des satellites en ergols

http://www.arianespace.com/news-mission-update/2012/954.asp



Modération Fabien : considération prise en compte

La date du 10 octobre confirmée dans cet article du Cnes
« Compte à rebours un mois avant le prochain lancement de Galileo »

http://www.cnes.fr/web/CNES-fr/10507-gp-juice-une-nouvelle-mission-d-exploration-vers-jupiter-et-ses-lunes.php

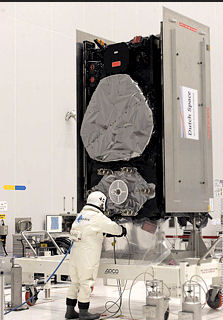

Le modèle de vol de Galileo n ° 3 est alimentée en S5, dans le bâtiment de préparation des charges utiles du port spatial.

The twin Galileo satellites are now fully fuelled and mated together atop the upper stage that will haul them most of the way up to their final orbit. The launch is now planned for the evening of 12 October.

Lancement visiblement reporté du 10.10.12 au 12.10.12.


http://www.esa.int/esaCP/SEMZK0ERI7H_index_0.html

michel37390 a écrit:Vendredi dernier, lors de la fin de la mission Ariane 5 E.C.A. V.A. 209 ''ASTRA-2F'' & ''GSAT-10'' Jean-Yves LEGALL (P.D.G. du groupe Arianespace) a annoncé que le tir du lanceur Soyuz est fixé au vendredi 12 octobre

Merci de cette précision Michel37390. ;)

Le "launch kit" a été publié :
http://www.arianespace.com/images/launch-kits/launch-kit-pdf-frn/VS03-GALILEO-FM3-FM4-FR.pdf

Source :
http://www.arianespace.com/news-launch-kits/launch-kit.asp

Les deux satellites de navigation Galileo pour Arianespace VS03 Soyouz depuis le port spatial de mission sont présentés installé sur leur système de distribution de la charge utile


Affiche du lancement
http://www.arianespace.com/images/launch-kits/poster-pics/VS03-Galileo-launchkit-cover.pdf

J'ai enregistré le kit de lancement Soyuz S.T. V.S. 03 ''I.O.V. 2-FM-3 & FM-4-Galiléo'' Ces 2 satellites auront pour mission la navigation. Le décollage est prévu à 20:15:01

Voici de quelle manière va se dérouler la chronologie :

[size=16][b][size=16][b]Autorisation de lancement :

- 15:55:01 : Début de la ''Commission d'Etat'' autorisant les remplissages.

- 16:15:01 : Début des remplissages.

- 18:30:01 : Fin des remplissages.

- 19:15:01 : Début de la chronologie finale.

- 19:15:01 : Retrait du portique mobile.

Séquence synchronisée :

- 20:09:05 : Début de la séquence synchronisée.

- 20:10:01 : Commutation électrique sur bord Fregat.

- 20:12:36 : Séparation des liaisons ombilicales.

- 20:14:21 : Commutation électrique sur bord lanceur.

- 20:14:41 : Retrait du mât ombilical.

- 20:14:44 : Début de la séquence d'allumage.

- 20:14:46 : Allumage de l'étage central.

- 19:14:51 : Décompte final.

- 19:14:58 : Allumage des boosters.

Fenêtre de tir :

- 20:15:01 : Décollage.

- 20:16:59 : Séparation des propulseurs latéraux.

- 20:18:39 : Séparation de la coiffe.

- 20:19:47 : Allumage de l'étage supérieur.

- 20:19:49 : Extinction et séparation de l'étage central.

- 20:24:25 : Extinction de l'étage supérieur et séparation du Fregat

- 20:25:25 : 1er allumage du Fregat.

[size=16]Phase balistique :

- 20:38:32 : Extinction du Fregat et début de la phase balistique.

- 23:49:41 : 2ème allumage du Fregat.

- 23:54:58: Extinction du Fregat.

- 23:59:58 : Séparation des satellites I.O.V. 2-FM-3 & FM-4.[/size][/b][/size][/b][/size]

Le lanceur Soyouz-ST-B a été transféré sur le pas de tir hier, et la partie haute a été installée sur le Bloc I dans la MBO.

L'ESA a une galerie ici. D'ailleurs, heureusement que l'ESA communique un peu, parce du côté du CNES et d'Arianespace, c'est le silence radio.

France-Guyane a diffusé quelques photos hier : Soyouz est sur son pas de tir

Pour l'anecdote, petite scène de vie sinnamarienne hier soir, en allant faire mes courses au "chinois".
Un groupe de techniciens russes débarque, achats de bières, vodka, vin, ça sent la soirée bien arrosée comme d'hab ... Et voila que se pointe un camion militaire avec une batterie sol-air Mistral embarquée. Eux achètent plutôt du poulet et du riz, jus de fruit, biscuits, des casseroles, des bougies, bref ça sentait la soirée bivouac...
De voir ce groupes de russes et ces militaires français au même endroit, j'ai trouvé assez génial :)

nikolai39 a écrit:Le lanceur Soyouz-ST-B a été transféré sur le pas de tir hier, et la partie haute a été installée sur le Bloc I dans la MBO.

L'ESA a une galerie ici. D'ailleurs, heureusement que l'ESA communique un peu, parce du côté du CNES et d'Arianespace, c'est le silence radio.

Ca me fait toujours autant halluciné le nombre de personnes présentes lors du hissage du composite supérieur alors que les 2 Galileo sont remplis ... :affraid:
