Le secteur spatial chinois

LA CZ-9 ne devrait plus avoir de boosters additionnels. Est-ce un design définitif ?

A reusable design of the super heavy-lift Long March 9:
D11m 1st stage with 26 200-ton thrust LOX/Methane engines
D11m 2nd stage with 4 120-ton thrust LOX/LH2 engines
D7.5m 3rd stage with 1 120-ton thrust LOX/LH2 engine

Quant à un projet de version avec un core de 11 m de diamètre équipé de 26 moteurs methalox  de 200 t de poussée  .....

Si çà se précisait .... cela pourrait titiller Elon et Jeff

https://spacenews.com/chinese-commercial-launch-firm-expace-raises-237-million/

Le fournisseur chinois de services de lancement Expace a obtenu un financement de 237 millions de dollars dans le cadre d'un tour de table B, après le retour en vol de sa fusée à propergol solide Kuaizhou-1A la semaine dernière.

Expace, une filiale du géant public des missiles et de la défense China Aerospace Science and Industry Corporation (CASIC), a annoncé le tour de financement à la suite d'une cérémonie à Wuhan avec des responsables locaux.

Le financement fait suite à un tour de table A de 180 millions de dollars en 2017 et dépasse les 200 millions de dollars levés par Galactic Energy plus tôt cette année, le précédent tour de table apparent le plus important pour un fabricant chinois de lanceurs commerciaux.

Ce développement s'inscrit dans une tendance des entités d'État chinoises à développer une gamme croissante de fusées à poudre. Cette tendance a été interprétée comme un moyen de répondre à la demande croissante de lancements et de contribuer à la stratégie plus large du pays visant à renforcer ses capacités spatiales globales.

La Chine a ouvert des parties de son secteur spatial aux capitaux privés par une décision gouvernementale de fin 2014 et fournit depuis lors une politique et d'autres moyens de soutien aux entreprises commerciales. Les entreprises de lancement chinoises ont attiré un certain nombre de tours de financement importants cette année, notamment Space Pioneer, Orienspace, Space Trek et Deep Blue Aerospace.

Expace indique que les fonds seront utilisés pour la recherche et le développement et l'amélioration de sa série de lanceurs solides Kuaizhou, ainsi que pour le développement de technologies clés pour les lanceurs à propulsion liquide, ayant précédemment annoncé qu'elle développait un moteur méthane-oxygène liquide.

Le projet d'expansion du capital a été approuvé en janvier et sept investisseurs anonymes ont rejoint le tour de table.

L'annonce intervient quelques jours après le retour en vol de la fusée à poudre à portage léger Kuaizhou-1A. La fusée avait subi un échec en décembre 2021.

La firme a envoyé 23 satellites en orbite lors de 13 vols réussis de Kuaizhou-1A depuis 2017. Deux missions Kuaizhou-1A se sont soldées par un échec.

La fusée Kuaizhou-11, plus grande, reste clouée au sol après la perte de son vol d'essai en 2020. On ignore si une explosion au centre de lancement de satellites de Jiuquan en octobre 2021 était liée à la fusée.

Expace fait partie des plans de CASIC visant à développer un certain nombre de projets commerciaux, notamment le lancement, les constellations et l'avion spatial réutilisable (distinct d'une autre initiative menée par le principal entrepreneur spatial CASC).

Les activités d'Expace sont centrées sur la base industrielle aérospatiale nationale de Wuhan (68,8 km2), dirigée par CASIC, qui est devenue pleinement opérationnelle en février 2021. Elle serait capable d'assembler et de tester 20 fusées à propergol solide et de produire 240 petits satellites chaque année.

Les fusées Expace Kuaizhou devraient lancer une constellation de 80 satellites à bande étroite baptisée Xingyun. LEOBIT Technology, également basée dans le pôle de Wuhan et appartenant à CASIC, exploitera cette constellation.

CASIC a déjà annoncé son intention de construire une constellation à large bande appelée Hongyun. On s'attend à ce que Hongyun et d'autres plans de constellations similaires aient été subsumés par un plan national pour une mégaconstellation de 13 000 satellites.

Entre-temps, ZeroG Lab, un développeur de micro- et nanosatellites et de composants basé à Pékin, a récemment levé 14,9 millions de dollars pour développer sa constellation de télédétection Magpie (ou Lingque), qui comprendra jusqu'à 160 satellites optiques et radar, et pour continuer à développer ses activités à l'étranger.

Les développements commerciaux chinois en matière de télédétection pourraient être surveillés de près dans un avenir proche, suite à l'invasion russe de l'Ukraine et au rôle de la télédétection commerciale.

Le journal officiel des forces militaires chinoises a publié en avril un commentaire notant que des entreprises telles que Maxar et Black Sky ont fourni des images satellites des mouvements des troupes russes en Ukraine.

Le Quotidien de l'Armée de libération du peuple affirme que les États-Unis ont, ces dernières années, "encouragé la construction de ce que l'on appelle la "résilience spatiale", en tentant d'estomper la frontière entre les sphères militaire et civile", en faisant participer des entités commerciales et le grand public à la course aux armements spatiaux afin de renforcer leur position dominante dans l'espace.

Outre la construction par la Chine de ses constellations Gaofen et Yaogan, des constellations de télédétection commerciales sont également déployées. Jilin-1, construit par la société Changguang Satellite Technology, basée à Changchun et issue d'un institut de l'Académie chinoise des sciences, compte désormais 54 satellites en orbite depuis son lancement le 4 mai.

Des sociétés commerciales et des partenariats public-privé développent également des constellations de radars à ouverture synthétique.

https://twitter.com/CNSpaceflight/status/1546552399636021250

127 millions de $ pour un vol de Shenzhou et 52 millions de $ pour un vol de Tianzhou.

https://twitter.com/mathsurmars/status/1546738559968854016
https://twitter.com/mathsurmars/status/1546738570458800128
https://twitter.com/mathsurmars/status/1546738572765569024
https://twitter.com/mathsurmars/status/1546740920674127872
https://twitter.com/mathsurmars/status/1546791992646066176
https://twitter.com/mathsurmars/status/1546796687338967040

https://twitter.com/mathsurmars/status/1546797130437861377

Les lanceurs à poudre chinois introduits depuis 2011 :

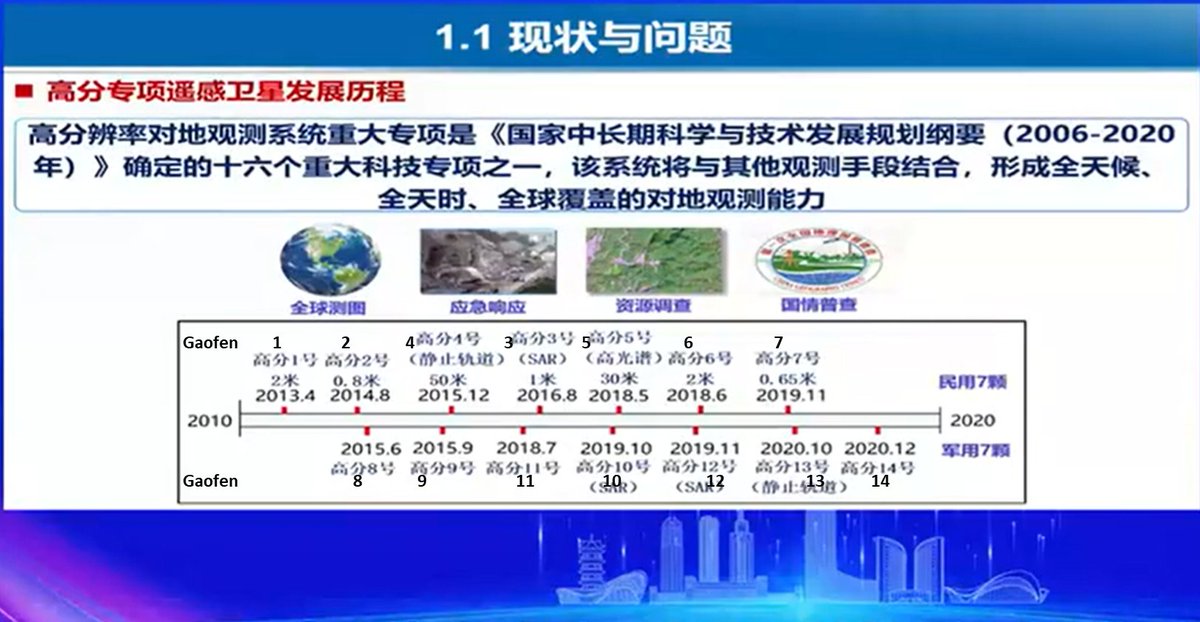

La Chine a investi 50 milliards de yuans dans le programme Gaofen d'observation de la Terre à haute résolution. Les résolutions civile et militaire atteintes sont respectivement de 0,3 m et 0,1 m.

According to LI Deren, top scientist of remote sensing in China, ￥50 billion has been invested in the China High-resolution Earth Observation System (Gaofen) program and the resolution of civil and military use has reached 0.3m and 0.1m respectively.



La ligne du haut (Gaofen 1 à 7) me semble correspondre aux satellites civils et celle du bas (Gaofen 8 à 14) aux satellites militaires.

https://twitter.com/CNSpaceflight/status/1560705241518993408

Dans un communiqué pour répondre aux "questions de la presse" le porte parole de la CASC affirme que le prix de lancement des CZ-2C,CZ-2D,CZ-5B en LEO est similaire à la version réutilisable de la F9. Il affirme aussi que le prix en orbite haute des CZ-3B et CZ-7A sont inférieurs à celui de la F9.

Il affirme à nouveau que l'objectif de la Chine est d'envoyer un humain sur la lune d'ici 2030. L'un des projets important pour la CASC est de développer une fusée solide à forte poussée, la CASC a testé en 2021 un moteur solide monolithique d'un diamètre de 3,5m et d'une poussée de 500 tonnes. Ils travaillent sur une version multi-segments.

Avec le tir du 19 août 2022 d'une CZ-2D, la Chine a réalisé une série de 103 succès consécutifs pour les fusées Longue Marche.

Le montage ci-dessous regroupe 101 de ces lancements, les deux seuls manquants étant bien sûr ceux des CZ-2F/T utilisées pour les deux lancements de CSSHQ.

@David L, peux tu me rappeler ce que sont les charges utiles CSSHQ ?

Astro-notes a écrit:@David L, peux tu me rappeler ce que sont les charges utiles CSSHQ ?

Chongfu Shiyong Shiyan Hangtian Qi, c'est l'avion spatial chinois.

Ah, OK Wakka, d'accord.

https://twitter.com/raz_liu/status/1562708715773431809

Selon le CASC, le CZ-2D changera ses moteurs hypergoliques pour des moteurs RP-1/LOX ce qui améliorera la poussée des moteur, réduira les coûts et sera plus sûr sur le plan environnemental et la CZ-2D aura son premier étage récupérable ils ont déjà commencé à faire des essais ce qui réduira encore plus les coûts.

https://twitter.com/CNSpaceflight/status/1563857678178439169

Essai de déploiement de la jambe et expérience d'impact d'atterrissage en grandeur réelle de l'atterrisseur lunaire avec équipage par l'Institut de mécanique spatiale et d'électricité de Pékin.

https://twitter.com/mathsurmars/status/1564167338236198916

https://spacenews.com/chinese-megawatt-level-space-nuclear-reactor-passes-review/

Un réacteur nucléaire chinois destiné à fournir de l'énergie et à assurer la propulsion dans l'espace a passé avec succès une évaluation complète de ses performances, selon des rapports.

Le réacteur a été conçu par l'Académie chinoise des sciences et peut générer un mégawatt d'électricité pour l'alimentation et la propulsion des vaisseaux spatiaux.

Selon le Science and Technology Daily et d'autres médias chinois, le projet a fait l'objet d'une évaluation complète des performances par le ministère chinois des Sciences et de la Technologie le 25 août.

https://twitter.com/SarwatNasir/status/1570722910477905922

Les Émirats Arabes Unis viennent de signer un accord avec la CNSA afin de faire une mission conjointe entre les deux pays
La Chine aiderait les EAU à poser leur rover sur la surface de la Lune
Pour rappel la France avait signé des accords de coopération avec les Émirats Arabes Unis, cet été et en décembre 2021 afin de "construire des sondes lunaires conjointement"

https://twitter.com/HenriKenhmann/status/1584054510120423424

CASC présente le moteur kerolox à cycle ouvert de 85 t YF-102 (similaire au Merlin) au salon aéronautique de Zhuhai. Poussée au niveau de la mer personnalisable 620kN~835kN
Disposition de 5 moteurs pour une fusée avec un diamètre de 3.35m
Disposition de 7 moteurs pour une fusée avec un diamètre de 3.8m
3536 secondes d'essai de mise à feu accumulées.

Une maquette du moteur Red Dragon One de la société privée Tianhui Aerospace. LOX/Kérosène, poussée de 1000kn, impulsion spécifique de 303s, poussée réglable de 50% à 105%.

https://twitter.com/CNSpaceflight/status/1588905621302415360


Le CASC effectue un test de mise à feu statique du moteur de 500t à double chambre à combustion étagée kerolox YF-130 le 5 novembre.

Nous avons vu le nouveau modèle de Longue Marche 9. La question est maintenant de savoir sur quoi ce moteur sera utilisé.


https://twitter.com/CNSpaceflight/status/1588909493454516224

Le même jour, le kerolox YF-130 de 500 tonnes a été testé avec une mise à feu statique dans le Shaanxi, le CASC a également effectué un test de mise à feu statique du methalox YF-209 de 80 tonnes à Pékin.

Probablement methalox pour les ergols du YF-209 de 80 tonnes. (et d'autres ...)

Concernant le moteur de la seconde partie du tweet .... il est désigné par:



ergol solide monolithique (500 t de poussée) ? il n'a pas encore de "nom" ...... à quoi pourrait-il servir ? (booster auxiliaire ? pour quel lanceur ?)

montmein69 a écrit:Probablement methalox pour les ergols du YF-209 de 80 tonnes. (et d'autres ...)

Concernant le moteur de la seconde partie du tweet .... il est désigné par:



ergol solide monolithique (500 t de poussée) ? il n'a pas encore de "nom" ...... à quoi pourrait-il servir ? (booster auxiliaire ? pour quel lanceur ?)

Oui en effet merci petite coquille je vais modifier...

Concernant le moteur à ergol solide le tweet date du 28 septembre mais il sera exposé à Zhuhai dans quelques jours. Il n'a pas de nom à ma connaissance et on ne sait pas encore quel sera son usage. Mais je sais que la CASIC la concurrente de la CASC prévoit via sa fillaile Expace de produire de gros lanceurs à ergol solide comme la KZ-21 capable de lancer 20 tonnes en LEO ou encore la KZ-31 capable de lancer 70 tonnes en LEO donc si la CASC décide elle aussi de produire des lanceur lourds avec des moteurs à ergol solide ça ne serait pas une surprise pour moi... D'ailleurs j'ai vu qu'un deuxième moteur à ergol solide est en développement par la CASC, il aura une poussée de 1000 tonnes soit le double!

Voici une image du moteur à ergol solide de 500 tonnes:

La famille de lanceurs de la CAS-Space ( de gauche à  droite) :

https://twitter.com/CNSpaceflight/status/1589183913418977285

- ZK-1A
- PR-1A (ZK-2 dans la passé) 200t noyau solide avec trois propulseur solides attachés ; 8t LEO
- PR-2 (ZK3) : diamètre:3.35m ; hauteur:37m ; 204t masse au décollage ; 3 kerolox Xuanyuan-2 de 80t au 1er étage, 1 Xuanyuan-1 de 15t au 2ème étage ; 2.2t à 500kmSSO


https://twitter.com/CNSpaceflight/status/1589183917596475393

- PR-3 (ZK4A) hauteur: 50m ; diamètre: 3.8m ; diamètre du carénage :4.2m ; 7 moteurs XY2 de 80t dans le 1er étage ; 6.1t (réutilisation) & 7.8t (consommable) jusqu'à 500km SSO
- PR-3H (ZK4) Trois noyaux PR-3 dans le premier étage ; 10,5t (réutilisation) et 13,8t (consommable) jusqu'à 500km SSO.

https://twitter.com/CNSpaceflight/status/1589183923770494976

- ZK5 (tweet cité pour les progrès récents) hauteur:10m ; masse de 10,5t ; 1 moteur XY1 ; 150~450s expérience dans l'espace proche de 120~300km
- ZK6 hauteur 15m ; diamètre 3.35m ; 5 moteurs XY1 de 15t ; voyage spatial suborbital de 100~120km ; 7 passagers ; 4 fenêtres ; expérience 0G de 400~550s ; réutilisable >30 fois

https://mobile.twitter.com/CNSpaceflight/status/1570418393312034816

SAST( Shangai Academy of Spaceflight Technology ) propose une autre feuille de route pour le développement d'un lanceur super lourd de type Starship, publiée dans un récent article.
Diamètre 3.35m, 5x70t + 1x70t, 2.5t SSO
Diamètre 4.0m, 7 ou 9x80t + 1x80t, 3.5t~6.5t SSO
Diamètre 7.0m, 19~22x80t + 2x80t, 20t SSO
Diamètre 10m, 25~28tx200t + 6~9x200t, 100t LEO

Les chiffres ci-dessus sont le diamètre, la poussée des moteurs et la capacité avec réutilisation des boosters, avec seulement le 1er étage réutilisé pour les lanceurs 1,2,3 et les 2 étages réutilisés pour le lanceur 4 qui ressembleront à Starship. Le document mentionne également que 2 façons d'attraper le lanceur seront étudiées : Des baguettes comme Starship et un système de récupération par amarrage.

Il est intéressant de noter que les modèles utiliseront des moteurs développés par JiuZhouYunJian : Longyun.
Le moteur de 200 tonnes sera un moteur methalox à combustion étagée à plein débit de type Raptor.

Un poster regroupant une grande partie des fusée Longue Marche, passées, présentes et futures :



Au moins la CZ-3C et la CZ-6A sont manquantes.

https://twitter.com/CNSpaceflight/status/1593642558164373505

Voici un prototype à l'échelle 1/8 d'un mécanisme pour récupérer un booster de fusée à l'aide de câbles.
