J’ouvre un sujet sur la réalisation des LEM et LM au 1/48ème pour faire la suite de la série amorcée avec le LEM de Grumman 1962 que j’ai réalisé en juillet 2016.
J’ai décidé de grouper sur le même fil tous les modèles car à ce jour, je sais que je vais mutualiser pas mal de choses des différents modèles, à commencer par les tuyères.
Vu la quantité, j’ai choisi le moulage.
Certains d’entre vous connaissent ma contrainte supplémentaire, qui est de ne pas utiliser des produits ou procédés qui dégagent de mauvaises odeurs, vu que je n’ai pas d’atelier, alors pour le moulage, j’ai utilisé de la bonne vielle patte à modeler, ce qui donne un résultat fort acceptable.
Concernant les différents modèles que je compte réaliser, rien n’est encore figé, mais je crois bien que l’illustration ci-dessous tient la route.
Le n°5 (LEM bleu 1962 Grumman) est déjà réalisé.
Le 10 n’est pas à réaliser, car je compte utiliser le LM du Médailler Franklin qui est magnifique.
Il y aura probablement un 11ème modèle auquel je tiens particulièrement, la maquette du commerce du LM de l’époque, qui a marqué ma génération.
Ha, j’oubliais. Comme j’ai un ami qui a craqué sur le premier, je réalise tout en double !

Et pour finir, je ne promets rien mais j’espère bien que vous pourrez voir ces maquettes en 2019 à l’occasion des 50 ans d’Apollo 11.

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Forum_10



Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Forum_11



Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Forum_12



Tezio
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Peu de temps de libre, mais un bref message pour vous tenir informé du projet.
Par rapport à la liste précédente (voir poste juste au-dessus), j’ai pensé qu’il serait bien de rajouter le concept précédent le module lunaire en réalisant la maquette des derniers étages de la Saturn 5 posés sur la Lune, ce que je nommerais la maquette O. D’autres vont également compléter ce projet peut-être ambitieux, avec notamment la maquette 2B, variante antérieure à la 2, où les techniciens constatèrent vite que les astronautes ne verraient pas le sol pour l’alunissage !
Les quelques moments de libre des dernières semaines m’ont permis de dessiner à la même échelle ces futures maquettes. Il ne me reste que les 3 dernières (maquettes 7, 8 et 9) à étudier et dessiner avant de passer à la réalisation en volume.

Voici déjà un aperçu de mes notes, croquis et plans.
Maquette 0 – l’idée originale des 2 derniers étages de Saturn, sur la Lune
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq010

Maquette 1 – Le LEM de la NASA 1962 – le concept
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq110

Maquette 2 – Le LEM NASA – déjà un peu plus étudié
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq210

Maquette 2B – Le LEM NASA – en fait, le modèle précédent, sans visibilité du sol !
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq211

Maquette 3 – Le LEM de la NASA, quelques semaines avant la désignation de Grumman
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq310

Maquette 4 – Le concept du LEM à 2 étages de Grumman
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq410

Maquette 4B – Une variante qui n’a peut-être jamais existée…
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq411
Maquette 5 – Déjà réalisée
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Dsc09510

Maquette 6 – La version 1963 A. Une légère évolution du précédent.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq610

Maquette 7 – Grumman 1963 B. C’est le moment où les hublots deviennent triangulaires
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Smmaq710

Et voilà. En espérant que cela vous intéresse toujours. A suivre
Tezio
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Redémarrage difficile. On passe enfin aux volumes. mais doucement, doucement...et bien sur, pas dans l'ordre.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3210
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3310
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3311
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas

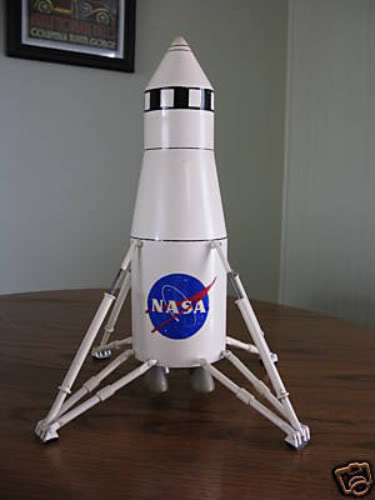

Pour le concept direct ascent, il y a eu plusieurs configurations (image 1) dont une comportait un étage de freinage en plus de l'étage d'alunissage.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio C086b10

Il y avait notamment cette variante (images 2, 3 et 4). A noter que la vision du sol pour l'alunissage était bien prévue (périscopes plus miroirs sur les fenêtres latérales), concept que North American avait bien commencé à intégrer dans les maquettes du Command Module à l'époque où cet industriel comptait encore amener son CSM jusqu'au sol lunaire...(image 5)
Il me semble d'autre part qu'on ne peut pas parler pour ces alunisseurs "d'étages supérieurs de Saturn V" sachant que cette variante du lanceur a été choisie en même temps que la méthode du rendez-vous en orbite lunaire. Le lanceur des configurations évoquées au début était soit une Nova soit une Saturn à 8 moteurs F1). Les étages "lunaires" (freinage/alunissage) se seraient alors ajoutés à ceux du lanceur (jusqu'à l'élancement vers la lune).    [/img][/urlew/15513989/212]Evolution du LEM Apollo au 1/48ème - Scratch par Tezio 15492510[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Apollo12[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Apollo11[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Early_10[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Early_12
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Avec ce concept, les astronautes descendaient sur la Lune avec une corde à noeuds ?
Ctyastro
Ctyastro

Messages : 1239
Inscrit le : 30/04/2015
Age : 66 Masculin
Localisation : Auch

http://ephemeride-spatiale.pagesperso-orange.fr/

Revenir en haut Aller en bas


Eh oui, une échelle courant sur toute la hauteur du vaisseau, comme dans ce projet Martin pour Apollo, à partir de l'écoutille du haut (photo 2)! Quant à la corde à noeuds, elle était encore envisagée aux débuts de la version quasi-définitive du LEM, avec l'aide d'une échelle le long d'un des "quads" du LEM, avant de laisser la place à l'échelle fixée définitivement sur le pied avant.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio 2_mode10[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Apollo13[/urlEvolution du LEM Apollo au 1/48ème - Scratch par Tezio Nova10
La dernière image illustre une autre variante pour le direct ascent.
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Et pour être complet, il faudrait évoquer cette variante du RV en orbite lunaire avec ce mini-LEM lancé avec un CSM "light" par une seule Saturn V et freiné avant alunissage par un "crash stage" éjecté avant le posé, comme sur le Surveyor.


Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Apollo14
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Merci les copains...mais je ne suis pas encore à la retraite et j'en ai déjà plus d'une douzaine à faire et à chaque fois en deux ex....
Mais c'est sympa de faire le point là dessus
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Je n'arrive pas à supprimer le doublon de mon précédent message. :oops:

[mod]Voilà, ca m'arrive certaines fois aussi...
Wakka [/mod]
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Evolution du modèle 09 - LM 5 de 1964 pour la partie base. Presque terminé en termes de volume. Manque la tuyère.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0910

Début de construction de la base du modèle 07, certainement l'un des plus étonnants.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0711
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Evolution de la maquette 01 - LEM NASA 1962 - Le concept.
Les 2 maquettes quasiment terminées, à part la peinture.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0110
La famille commence à prendre forme...
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3510
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


J'avais dit que je ne les ferais pas dans l'ordre. mais là si !
Evolution du modèle 02B. En 1962, c’est la première forme qui commence à apparaître avant qu’on ne se rende compte que la visibilité du sol est quasi nulle.
Cette fois, je ne l’ai réalisé qu’en un seul exemplaire, tant il ressemble au modèle 2,  presque terminé (en volume) lui aussi.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0210

Et une vision globale réalisée peu de temps avant de terminer le 2B.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio 17021710
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Evolution du modèle 03 - NASA 1962, celui que je nomme Kennedy.
Un an après son discours, Kennedy pose à coté de cette étude d'ingénieur de Lunar Lander Module.
Certainement la maquette la plus complexe.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Jfk_an10

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0310

Effectivement, je confirme...Complexe la bête !
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0311
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Lunar excursion module 03. Suite et (presque) fin. Reste les pieds et comme les autres, la peinture.
Vraiment dur à faire celui-là.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol0312

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3810

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_3811
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


la vache ce post m'a laissé sur le c.. ! je suis assez bricoleur surtout avec des trucs recupérés a droite a gauche un peu genre "systeme recyclage" mais la je dois avouer que c'est plus pro que mes petits assemblages ! respect :ven:
indecline
indecline

Messages : 5
Inscrit le : 15/05/2018
Age : 37 Masculin
Localisation : Haguenau

Revenir en haut Aller en bas


Ha c'est toi qui réveille les vieux post !
Là aussi j'en profite pour ceux qui s’intéressent à ce sujet que je suis obligé de mettre en stand by cette aventure.
D'une part, celui qui devait acquérir la seconde série m'a lâché en route et depuis, mon travail va me mobiliser jusqu'au cinquantenaire d'Apollo 11.
C'est dommage mais ce sera pour mieux rebondir et en faire encore un peu plus - presque une vingtaine.
Un musée allemand semble intéressé. Ce serait génial.
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


J’ai trouvé quelques jours pour poursuivre mon travail.
J’ai pas mal avancé les avant derniers modèles et j’en reparlerais plus tard.
Juste ici, les modèles déjà réalisé (pas encore peints) et ceux qu’il reste à faire.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio 00ff10
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Ffbila11
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Ffbila10

Là, (ci-dessous) je me suis lancé sur la réplique de la maquette dite ‘’Contractor Model’’ de Grumman au moment où le LM est presque figé et la maquette que l’on voyait partout au moment de l’alunissage.
Je tente d’un faire une reproduction la plus fidèle possible. Une maquette de la maquette en somme.
Je vous mets juste les images du suivi en sachant qu’un jour je ferais des pages sur mon blog…

Etage de remonté
-Occultation des hublots et porte
-Partie Supérieure – Reprise des formes des facettes et plat du toit.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol1610

Renfort de structure avant remplacée
Supports tuyères avant
Facettes inférieures droit
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol1611

Facettes inférieures gauche
Remplacement des antennes
Gravures façade avant
Antennes, rebouchage tuyères et support
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol1612

Antennes latérale et avant
Reprises facettes arrière
Etage inférieur
Interface du socle
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol1613

Plaque de travail pour réalisation des jambes
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Evol1614

A suivre...
Tezio
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


J'arrive après la bagarre... Je retrouve dans un vieux numéro de la revue suisse Interavia un plan "3 vues" du LEM Grumman de 1963 (avant adoption des hublots triangulaires et de la porte rectangulaire).

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Lem19610
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Merci, sympa ce plan. Non tu n'arrives pas après la bagarre, je suis en pause depuis des mois sur cette série. Je vais m'y remettre cet hiver.
Celui-là, il a son charme également, je l'ai fini (en deux ex.) mais pas encore peint comme les autres.
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Img_4310
Tezio
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Empty Des nouvelles !

Message le Jeu 10 Sep 2020 - 19:31


Je sais qu’on n’apprécie pas trop de réactiver de vieux dossiers, mais là je vous fais une brève remise à jour de mon projet. Certes, le cinquantenaire d’Apollo 11 m’a pas mal occupé avec une expo et un beau LM taille réelle avec Vincent Meens et depuis, je suis plutôt du coté MARS mais je viens de franchir une étape dans mon projet de maquettes sur l’évolution des LM.
Eté 2016, après avoir fait la maquette du premier LEM de Grumman, je me lançais dans une folle aventure, celle de réaliser à la même échelle, l’ensemble des modèles qui séparait ce premier projet du LM qui se posa sur la Lune.
Le 31 août 2016, je commençais à collecter toutes les infos disponible et surtout dessiner tous ces modèles au 1/48ème. Mais évidement, plus on cherche et plus on trouve des pépites. La liste s’est étoffée – notamment avec ceux que vous m’aviez signalés ici -  et ce soir je peux dire que j’ai terminé la phase dessin.
Au final, plus de 140 pages de dessins, crayons, Photoshop et autres croquis, beau cahier riche d’informations.
Je vais pouvoir passer à la réalisation des maquettes même si déjà, quelques unes sont déjà bien avancées.
Petit clin d’œil, cette illustration qui présente pour la première fois l’ensemble des modèles que je compte réaliser à la même échelle.
Les projets Moon Direct sur la première ligne.
Les projets suite à l’adoption du Rendez-vous en orbite lunaire avec ceux de l’appel d’offre que gagna Grumman et sur la dernière ligne, les modèles Grumman, de l’idée au LM d’Apollo 11.
Le dernier modèle sera décliné en version Contractor, Gold, Silver, VW, Franklin et éclaté. Le nombre total n’est pas encore figé, mais cette fois, vu le nombre, je crois que je m'approche du maximum faisable.
L’objectif : Réunir toutes ces maquettes dans un musée, probablement aux US, le plus proche de là où le LM fut assemblé.
Tezio
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio 99910
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio All10

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Demi_d10

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Demi_g10
Tezio
Tezio

Messages : 1941
Inscrit le : 16/02/2006
Age : 66 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Excellent travail !
wettnic
wettnic
Donateur
Donateur

Messages : 423
Inscrit le : 31/03/2018
Age : 69 Masculin
Localisation : Suisse

https://www.nicwettart.com

Revenir en haut Aller en bas


Oui, superbe boulot !

C'est quel constructeur, le cinquième de la troisième ligne ?
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


@BBspace a écrit:Oui, superbe boulot !

C'est quel constructeur, le cinquième de la troisième ligne
Pour être plus clair, quel industriel a présenté cette proposition ? (qui est peut-être une variante du projet General Dynamics Convair, qui lui ressemble beaucoup) :

Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Lemx10

En faisant le point sur ta superbe collection, il me semble qu'il y manque certaines des propositions des 9 industriels ayant répondu à l'appel d'offres de la NASA, étant donné que tu as déjà celles de Grumman (of course !), de General Dynamics/Convair, de Boeing, de Republic, de LTV, ainsi que du modèle "Kennedy" de la NASA, dont je crois avoir lu quelque part qu'elle avait été réalisée par North American (qui à défaut de pouvoir poser son CSM sur la Lune aurait voulu au moins la maîtrise d'oeuvre complète des divers éléments du vaisseau, LEM compris).
Il y aurait aussi la proposition de Lockheed :
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Lockhe12


et celle de Martin :


Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Lormar10

En revanche, je n'ai pas encore identifié les propositions de Douglas et de Northrop.

Et celle-ci ?
Evolution du LEM Apollo au 1/48ème - Scratch par Tezio Lem_ut10
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2264
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
